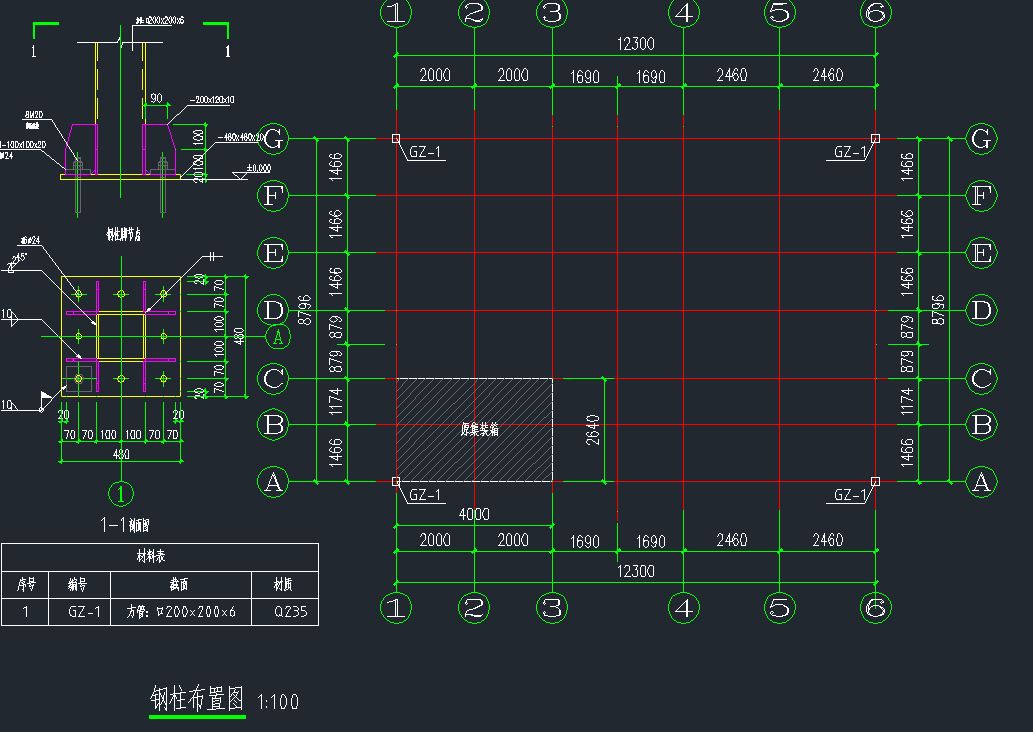

钢结构设计总说明
一、工程概况
1、图中标注的尺寸除标高和总平面图以米（m）为单位外，其它尺寸均以毫米（mm）为单位。
2、本工程为安徽一钢结构厂房，轴线面积为2453.6平方米。
3、本工程结构安全等级为二级。
4、本工程生产火灾危险性为类，其耐火等级为二级。
5、本工程采用STS软件进行钢结构计算。
二、规范
（一）本钢结构工程设计遵循（或参照）下列设计规范：
1、《钢结构设计规范》GB50017-2003
2、《建筑结构荷载规范》GB50009-2001
3、《建筑抗震设计规范》GBJ50011-2001
4、《冷弯薄壁型钢结构技术规范》GB50018-2002
5、《门式刚架轻型房屋钢结构技术规程》CECS102:2002
6、美国《AISC》（参照）1989年版
7、美国《MBMA》（参照）1996年版
（二）本钢结构工程制作应遵循（或参照）下列施工规范
1、《钢结构工程施工及验收规范》GB50205-2001
2、《建筑钢结构焊接规程》JGJ81-91
3、美国《AWS》（参照）1996年版
（三）本钢结构工程安装应遵循下列施工规范
1、《建筑工程质量验收统一标准》GB50300-2001
2、《钢结构工程质量及验收规范》GB50205-2001
（四）本钢结构工程材料应遵循下列材料规范
1、《碳素结构钢》GB/T1700
2、《低合金结构钢》GB/T1591
3、《钢结构用扭剪型高强螺栓连接副技术条件》GB3632-95
4、《焊接用钢丝》GB1300-77
5、《碳钢焊条》GB5117-95
6、《低合金钢焊条》GB5118-95
三、荷载
1、屋面恒荷载：檩条+单层彩色钢板+0.35=0.35KN/m2
2、屋面活荷载：0.35KN/m2，屋面梁吊挂荷载：无
3、基本风压：0.40KN/m2，地面粗糙度类别B类
4、基本风压：0.46KN/M2
5、地震：抗震设防烈度六度
6、吊车：无吊车
四、材料
1、本钢结构工程梁、柱、（翼缘、腹板）主要采用Q235B，梁连接端头板均采用Q235B。
2、除特别注明外，所有结构用架劲板，连接板一律为8mm厚Q345钢。
3、本钢结构工程采用进口JISF10T扭剪型高强螺栓，或国际10.9级扭剪型高强螺栓(磨擦型)。
4、普通螺栓（除特殊说明外）均采用Q235钢。
5、屋墙面彩色钢板说明
1）屋面采用宝钢产暗扣式钢板，（耐酸碱）基材厚度为0.5mm；总厚度为0.53mm。基材屈服强度为550N/mm2。墙面底板采用宝钢产钢板。（耐酸碱）基材厚度为0.5mm；总厚度为0.53mm，基材屈服强度为550N/mm2。
2）钢板镀层：冷轧钢板经连续热浸镀铝锌处理，依ASTM-A792-M，即双面镀铝锌量为150g/m2。
3）烤漆表面处理
A、正面
（1）底漆：5um（商业标称）环氧树脂涂料（EPOXY）（二涂二烤）
（2）面漆：20um（商业标称）聚酯树脂涂料（PE）
B、背面
（1）底漆：5um（商业标称）环氧树脂涂料（EPOXY）（二涂二烤）
（2）面漆：5um（商业标称）聚酯树脂涂料（PE）
4）零配件
A、止水胶泥：需使用中性之止水胶泥（硅胶）。
B、其他配件：符合制造商之规定。
6、檩条材料说明
1）基材强度：钢材*小屈服强度Q235N/mm2。
2）断面特性
类型 腹高 翼高 唇高 厚度 面积 单重 本工程选用
mm mm mm mm Mm2 Kg/m
C25020 250 70 20 2.0 1160 6.75 √
C20020 200 70 20 2.5 901 7.46
C18020 180 70 20 2.5 851 7.07
C16020 160 70 20 2.5 829 6.67 √
Z20025 200 70 20 2.5 942 7.39
Z25020 250 70 20 2.0 858 6.73
Z25025 250 70 20 2.5 1067 8.37
类型 IX IY SX SY PX PY 本工程选用
CM4 CM4 CM3 CM3 MM MM
C25020 786.7 100.6 54.02 13.6 95.74 34.24 √
C20020 541.5 88.58 40.17 12.88 77.15 24.81
C18020 422.9 88.58 40.67 10.57 70.14 25.12
C16020 376.9 61.27 39.12 10.23 68.81 21.43 √
Z20025 585.9 122.8 51.03 16.65 78.87 36.11
Z25020 786.7 100.6 54.02 13.60 95.71 34.24
Z25025 987.6 122.8 69.53 16.66 96.19 33.92
五、制作与安装
1、焊缝金属宜与基本金属相适应，当不同强度的钢材连接时，可采用与低强度钢材相适应的焊接，材料Q235钢的手工焊采用E43XX系列焊条，Q345钢的手工焊条采用E50XX系列焊条。
2、组合型钢因焊接产生之变形需以机械或高温加热矫正调直，符合GB50204-95之规定。
3、组合型钢（例如H型及T型钢）腹板与翼缘的连接焊脚尺寸（除特别注明外）如下：
TF
TW HF TF≤16 16
